6000 PSI rostfreier Stahl 1.4404

Zum Vergrössern anklicken

6000 PSI rostfreier Stahl 1.4404

Vorheriges Produkt

3000 PSI rostfreier Stahl 1.4404

3000 PSI rostfreier Stahl 1.4404

6000 PSI rostfreier Stahl 1.4404

Zur Favoritenliste hinzufügen

Varianten

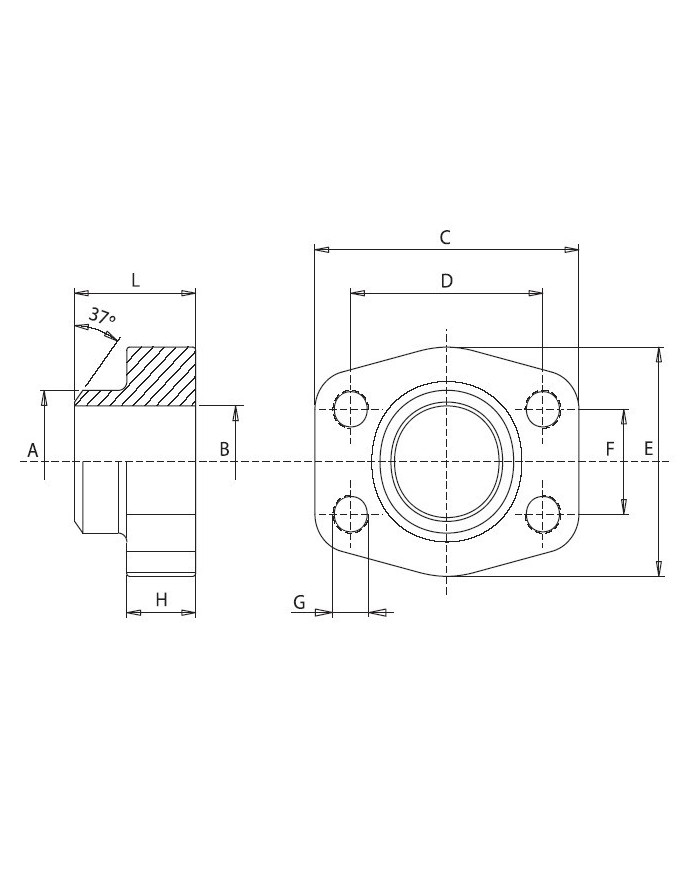

Artikel-Nr.	Variante	Model Code	max. Betriebsdruck [bar]	A ["]	A [mm]	B [mm]	C [mm]	D [mm]	E [mm]	F [mm]	H [mm]	L [mm]	G
070 534 804	1	RF-C. 401-ST-F-F-M	420	3/8"	17.5	10	57	40.5	47	18.2	16	36	M8
070 534 808	2	RF-C. 402-ST-F-F-M	420	3/4"	27.2	18	71	50.8	53	23.8	19	36	M10
070 534 812	3	RF-C. 403-ST-F-F-M	420	1"	34.5	22	80	57.2	66	27.8	24	44	M12
070 534 813	4	RF-C. 404-ST-F-F-M	420	1 1/4"	42.8	28	94	66.6	77	31.8	27	44	M14
070 534 816	5	RF-C. 405-ST-F-F-M	420	1 1/2"	48.6	32	106	79.3	89	36.5	30	51	M16
070 534 821	6	RF-C. 406-ST-F-F-M	420	2"	61	41	135	96.8	116	44.5	37	70	M20

Model Code	RF-C. 401-ST-F-F-M
Model Code	RF-C. 402-ST-F-F-M
Model Code	RF-C. 403-ST-F-F-M
Model Code	RF-C. 404-ST-F-F-M
Model Code	RF-C. 405-ST-F-F-M
Model Code	RF-C. 406-ST-F-F-M
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
A ["]	1 1/4"
A ["]	1 1/2"
A ["]	2"
A ["]	3/8"
A ["]	3/4"
A ["]	1"
A [mm]	17.5
A [mm]	27.2
A [mm]	34.5
A [mm]	42.8
A [mm]	48.6
A [mm]	61
B [mm]	18
B [mm]	22
B [mm]	28
B [mm]	32
B [mm]	41
B [mm]	10
C [mm]	71
C [mm]	80
C [mm]	94
C [mm]	106
C [mm]	135
C [mm]	57
D [mm]	50.8
D [mm]	57.2
D [mm]	66.6
D [mm]	79.3
D [mm]	96.8
D [mm]	40.5
E [mm]	66
E [mm]	77
E [mm]	89
E [mm]	116
E [mm]	47
E [mm]	53
F [mm]	27.8
F [mm]	31.8
F [mm]	36.5
F [mm]	44.5
F [mm]	18.2
F [mm]	23.8
H [mm]	27
H [mm]	30
H [mm]	37
H [mm]	16
H [mm]	19
H [mm]	24
L [mm]	44
L [mm]	51
L [mm]	70
L [mm]	36
L [mm]	36
L [mm]	44
G	M16
G	M20
G	M8
G	M10
G	M12
G	M14

Download:

Katalog SAE Flansche rostfrei

SAE Flansche - Stahl rostfrei

Download (720.74KB)
