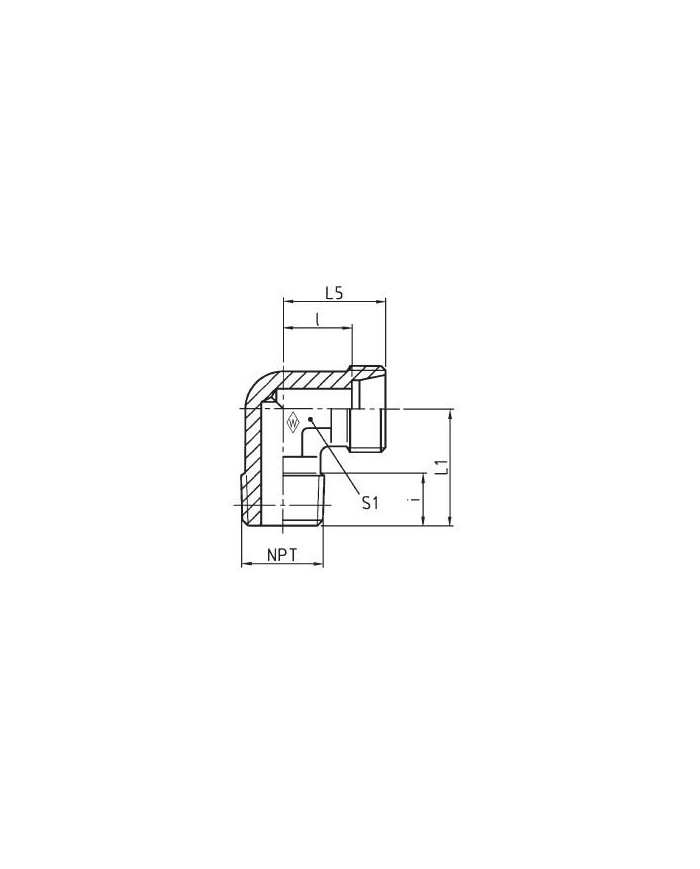

Serie L Winkel-Einschraubstutzen WES - NPT
Einschraubgewinde NPT
Eaton Walterscheid Verschraubungen
Preise sind nur für registrierte Nutzer (B2B-Kunden) sichtbar.
Einloggen
kostenlos registrieren
Varianten
| Artikel-Nr. | Variante | Model Code | max. Betriebsdruck [bar] | l [mm] | i [mm] | NPT | Rohr AD | L1 [mm] | L5 [mm] | S1 [mm] |
|---|---|---|---|---|---|---|---|---|---|---|
| 041 090 561 | 1 | WES 6 L 1/8NPT | 250 | 12 | 10 | 1/8 | 6 | 20 | 19 | 12 |
| 041 090 582 | 2 | WES 8 L 1/4NPT | 250 | 14 | 15 | 1/4 | 8 | 26 | 21 | 12 |
| 041 090 601 | 3 | WES 10 L 1/4NPT | 250 | 15 | 15 | 1/4 | 10 | 27 | 22 | 14 |
| 041 090 622 | 4 | WES 10 L 1/4NPT | 250 | 17 | 15 | 1/4 | 12 | 28 | 24 | 17 |
| 041 090 623 | 5 | WES 12 L 3/8NPT | 250 | 17 | 15 | 3/8 | 12 | 28 | 24 | 17 |
| 041 090 624 | 6 | WES 12 L 1/2NPT | 250 | 12 | ||||||
| 041 090 653 | 7 | WES 15 L 3/8NPT | 250 | 15 | ||||||
| 041 090 654 | 8 | WES 15 L 1/2NPT | 250 | 21 | 14 | 1/2 | 15 | 34 | 28 | 19 |
| 041 090 684 | 9 | WES 18 L 1/2NPT | 160 | 23.5 | 20 | 1/2 | 18 | 36 | 31 | 24 |
| 041 090 726 | 10 | WES 22 L 3/4NPT | 160 | 27.5 | 20 | 3/4 | 22 | 42 | 35 | 27 |
| 041 090 788 | 12 | WES 28 L 1NPT | 100 | 30.5 | 23 | 1 | 28 | 48 | 38 | 36 |
