3000 PSI Stahl ST 52.3

Zum Vergrössern anklicken

3000 PSI Stahl ST 52.3

Nächstes Produkt

6000 PSI Stahl ST 52.3

6000 PSI Stahl ST 52.3

3000 PSI Stahl ST 52.3

Zur Favoritenliste hinzufügen

Varianten

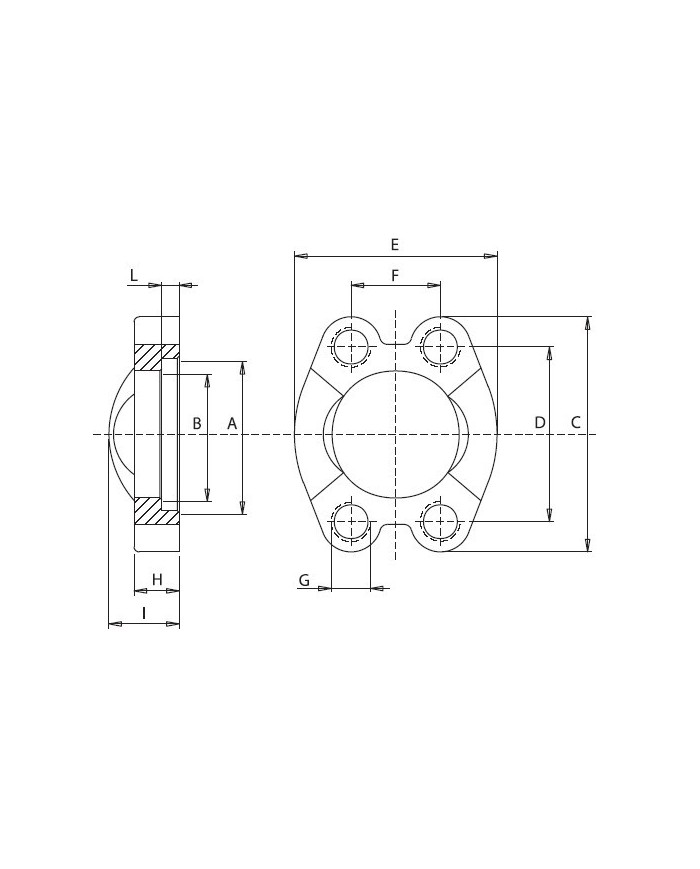

Artikel-Nr.	Variante	Model Code	max. Betriebsdruck [bar]	A ["]	A [mm]	B [mm]	C [mm]	D [mm]	E [mm]	F [mm]	H [mm]	I [mm]	L [mm]	G
070 516 105	1	S.I. 3001-F-F	210	1/2"	31	24.3	55	38.1	46	17.5	13	20	6.2	M8
070 516 107	2	S.I. 3002-F-F	210	3/4"	38.9	32.1	66	47.6	52	22.2	14	22	6.2	M10
070 516 110	3	S.I. 3003-F-F	210	1"	45.2	38.5	69	52.4	59	26.2	16	24	7.5	M10
070 516 111	4	S.I. 3004-F-F	210	1 1/4"	51.6	43.7	79	58.7	73	30.2	14	22	7.5	M10
070 516 115	5	S.I. 3005-F-F	210	1 1/2"	61.1	50.8	95	69.9	83	35.7	16	25	7.5	M12
070 516 120	6	S.I. 3006-F-F	210	2"	72.2	62.7	103	77.8	97	42.9	16	26	9	M12
070 516 121	7	S.I. 3007-F-F	175	2 1/2"	84.9	74.9	114	88.9	109	50.8	19	38	9	M12
070 516 125	8	S.I. 3008-F-F	135	3"	102.4	90.9	136	106.4	131	61.9	22	41	9	M16
070 516 130	9	S.I. 3009-F-F	35	3 1/2"	115	102.4	151	120.6	140	69.8	23	45	10.7	M16

Model Code	S.I. 3001-F-F
Model Code	S.I. 3008-F-F
Model Code	S.I. 3002-F-F
Model Code	S.I. 3009-F-F
Model Code	S.I. 3003-F-F
Model Code	S.I. 3004-F-F
Model Code	S.I. 3005-F-F
Model Code	S.I. 3006-F-F
Model Code	S.I. 3007-F-F
max. Betriebsdruck [bar]	210
max. Betriebsdruck [bar]	210
max. Betriebsdruck [bar]	210
max. Betriebsdruck [bar]	175
max. Betriebsdruck [bar]	210
max. Betriebsdruck [bar]	135
max. Betriebsdruck [bar]	210
max. Betriebsdruck [bar]	35
max. Betriebsdruck [bar]	210
A ["]	3 1/2"
A ["]	1"
A ["]	1 1/4"
A ["]	1 1/2"
A ["]	2"
A ["]	2 1/2"
A ["]	1/2"
A ["]	3"
A ["]	3/4"
A [mm]	61.1
A [mm]	72.2
A [mm]	84.9
A [mm]	31
A [mm]	102.4
A [mm]	38.9
A [mm]	115
A [mm]	45.2
A [mm]	51.6
B [mm]	102.4
B [mm]	38.5
B [mm]	43.7
B [mm]	50.8
B [mm]	62.7
B [mm]	74.9
B [mm]	24.3
B [mm]	90.9
B [mm]	32.1
C [mm]	103
C [mm]	114
C [mm]	55
C [mm]	136
C [mm]	66
C [mm]	151
C [mm]	69
C [mm]	79
C [mm]	95
D [mm]	58.7
D [mm]	69.9
D [mm]	77.8
D [mm]	88.9
D [mm]	38.1
D [mm]	106.4
D [mm]	47.6
D [mm]	120.6
D [mm]	52.4
E [mm]	46
E [mm]	131
E [mm]	52
E [mm]	140
E [mm]	59
E [mm]	73
E [mm]	83
E [mm]	97
E [mm]	109
F [mm]	35.7
F [mm]	42.9
F [mm]	50.8
F [mm]	17.5
F [mm]	61.9
F [mm]	22.2
F [mm]	69.8
F [mm]	26.2
F [mm]	30.2
H [mm]	14
H [mm]	23
H [mm]	16
H [mm]	14
H [mm]	16
H [mm]	16
H [mm]	19
H [mm]	13
H [mm]	22
I [mm]	22
I [mm]	25
I [mm]	26
I [mm]	38
I [mm]	20
I [mm]	41
I [mm]	22
I [mm]	45
I [mm]	24
L [mm]	7.5
L [mm]	9
L [mm]	9
L [mm]	6.2
L [mm]	9
L [mm]	6.2
L [mm]	10.7
L [mm]	7.5
L [mm]	7.5
G	M12
G	M12
G	M8
G	M16
G	M10
G	M16
G	M10
G	M10
G	M12

Download:

Katalog ATP SAE Flansche - Stahl

SAE Flansche - Stahl

Download (660.4KB)
