6000 PSI Stahl ST 52.3

Zum Vergrössern anklicken

6000 PSI Stahl ST 52.3

Vorheriges Produkt

3000 PSI Stahl ST 52.3

3000 PSI Stahl ST 52.3

Nächstes Produkt

3000 PSI rostfreier Stahl 1.4404

3000 PSI rostfreier Stahl 1.4404

6000 PSI Stahl ST 52.3

Zur Favoritenliste hinzufügen

Varianten

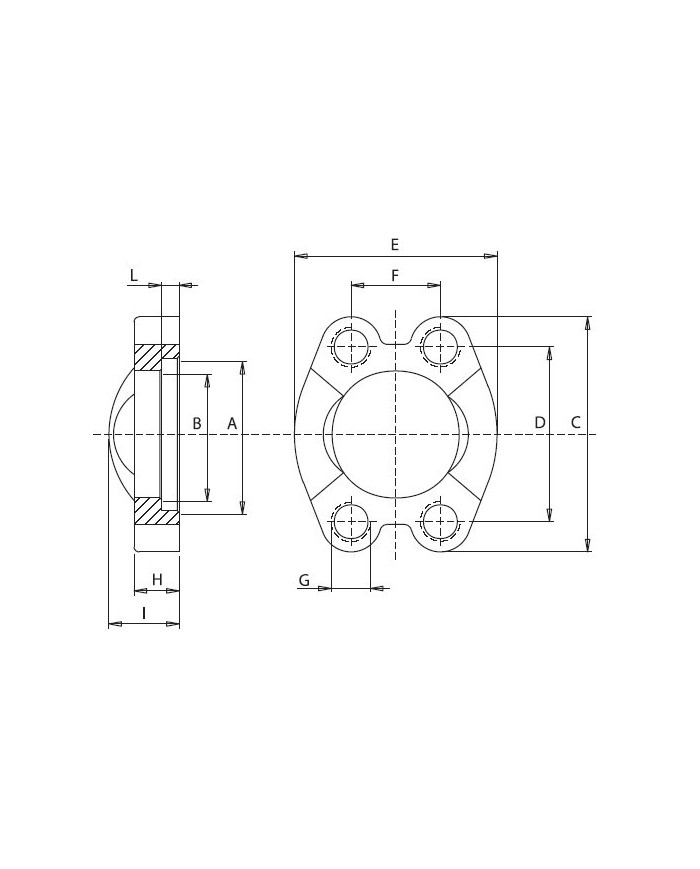

Artikel-Nr.	Variante	Model Code	max. Betriebsdruck [bar]	A ["]	A [mm]	B [mm]	C [mm]	D [mm]	E [mm]	F [mm]	H [mm]	I [mm]	L [mm]	G
070 536 105	1	S.I. 6001-F-F	420	1/2"	32.5	24.6	58	40.5	48	18.2	16	22	7.2	M8
070 536 107	2	S.I. 6002-F-F	420	3/4"	42	32.5	71	50.8	60	23.8	19	28	8.3	M10
070 536 110	3	S.I. 6003-F-F	420	1"	48.4	38.9	80	57.2	70	27.8	24	32	9	M12
070 536 111	4	S.I. 6004-F-F	420	1 1/4"	54.8	44.5	97	66.7	78	31.8	27	38	9.8	M14
070 536 115	5	S.I. 6005-F-F	420	1 1/2"	64.3	51.6	112	79.4	96	36.5	30	42	12.1	M16
070 536 120	6	S.I. 6006-F-F	420	2"	80.2	67.6	135	96.8	114	44.4	37	52	12.1	M20

Model Code	S.I. 6006-F-F
Model Code	S.I. 6001-F-F
Model Code	S.I. 6002-F-F
Model Code	S.I. 6003-F-F
Model Code	S.I. 6004-F-F
Model Code	S.I. 6005-F-F
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
max. Betriebsdruck [bar]	420
A ["]	1 1/4"
A ["]	1 1/2"
A ["]	2"
A ["]	1/2"
A ["]	3/4"
A ["]	1"
A [mm]	32.5
A [mm]	42
A [mm]	48.4
A [mm]	54.8
A [mm]	64.3
A [mm]	80.2
B [mm]	24.6
B [mm]	32.5
B [mm]	38.9
B [mm]	44.5
B [mm]	51.6
B [mm]	67.6
C [mm]	58
C [mm]	71
C [mm]	80
C [mm]	97
C [mm]	112
C [mm]	135
D [mm]	50.8
D [mm]	57.2
D [mm]	66.7
D [mm]	79.4
D [mm]	96.8
D [mm]	40.5
E [mm]	60
E [mm]	70
E [mm]	78
E [mm]	96
E [mm]	114
E [mm]	48
F [mm]	23.8
F [mm]	27.8
F [mm]	31.8
F [mm]	36.5
F [mm]	44.4
F [mm]	18.2
H [mm]	24
H [mm]	27
H [mm]	30
H [mm]	37
H [mm]	16
H [mm]	19
I [mm]	38
I [mm]	42
I [mm]	52
I [mm]	22
I [mm]	28
I [mm]	32
L [mm]	9
L [mm]	9.8
L [mm]	12.1
L [mm]	12.1
L [mm]	7.2
L [mm]	8.3
G	M14
G	M16
G	M20
G	M8
G	M10
G	M12

Download:

Katalog ATP SAE Flansche - Stahl

SAE Flansche - Stahl

Download (660.4KB)
